Spannelemente
Spanneinheiten dienen dem Spannen von Werkstücken und sind in vielfältigen Ausführungen erhältlich. Spanneisen aus Vergütungsstahl finden z. B. im Maschinen-, Werkzeug- und Vorrichtungsbau Anwendung und ermöglichen flexibles Spannen von Werkstücken und Bauteilen. Spannhaken zeichnen sich durch flexible Einsatzmöglichkeit und geringen Platzbedarf aus. Schwenkspanner sind für das freie Einlegen und Entnehmen von Werkstücken geeignet und werden manuell oder pneumatisch betätigt. Zugspanner und Druckspanner hingegen erlauben das gleichzeitige Spannen und Positionieren von Werkstücken und können horizontal oder vertikal installiert werden. Weitere Kategorien des Bereichs Spannelemente bilden spezielle Varianten wie Niederzugspanner, Tiefspanner, Spannexzenter, Exzenterspanner, T-Nutenspanner, Keilspanner, Zentrierspanner und Spannelemente für Rastersysteme.
Spannelemente von KIPP
Die Produktgruppe Spannelemente von KIPP wird in zwölf Kategorien unterteilt:
- Spanneinheiten
- Spanneisen
- Spannhaken
- Schwenkspanner
- Zugspanner, Druckspanner
- Niederzugspanner
- Tiefspanner
- Spannexzenter, Exzenterspanner
- T-Nutenspanner
- Keilspanner
- Zentrierspanner
- Spannelemente für Rastersysteme
Spannelemente werden hauptsächlich im Vorrichtungsbau und dem Werkzeugmaschinenbau in Werkzeugbearbeitungsmaschinen eingesetzt. Es sind Bauteile, die zur Verbindung von zwei oder mehr Komponenten verwendet werden, speziell zum Spannen von Werkstücken in Vorrichtungen. Sie werden in der Regel in Maschinen und Anlagen eingesetzt, um die Komponenten zu spannen und zu stabilisieren
Spanneinheiten
Spanneinheiten werden zum Greifen, Positionieren, Halten und mechanischen Spannen von Werkstücken eingesetzt. Sie werden in der Regel in Werkstätten, Fabriken und anderen industriellen Einrichtungen genutzt. In Zusammenhang mit Höhenblöcken und Positionierelementen werden die Spanneinheiten zu einem Spannaufbau.
Das KIPP-Sortiment beinhaltet folgende Spanneinheiten und einiges an Zubehör:
- Höhenblöcke
- Spanneisen
- Stützverlängerungen für Spanneisen
- Spannpratzen
- Erhöhungen und Druckstücke für Kraftspanner
Spanneisen
Ein Spanneisen wird zum Spannen von Materialien verwendet. Neben Spannpratzen gehören Spanneisen zur Gruppe der mechanischen Spannmittel. Spanneisen werden häufig in der Holzbearbeitung, Metallbearbeitung und anderen Handwerksberufen eingesetzt. Sie können zum Befestigen von Materialien an Maschinen oder Werkbänken verwendet werden.
Spanneisen können schnell und einfach an jedes Werkstück angepasst werden, die einfache Einstellung und die Anpassungsfähigkeit ist ein großer Vorteil im Alltag.
Spanneisen werden normalerweise mit einem Schraubstock oder einer Klemme befestigt und dann an das Material gedrückt, um es zu spannen. Dies ermöglicht es dem Benutzer, das Material in Position zu halten, während er es bearbeitet oder schneidet.
Das KIPP-Sortiment beinhaltet Spanneisen aus Aluminium, Stahl und Vergütungsstahl.

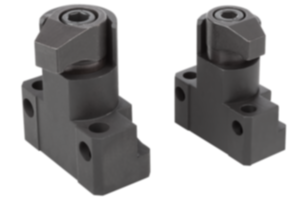

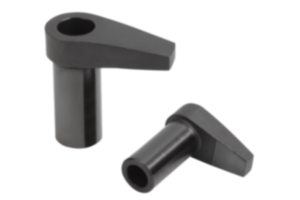

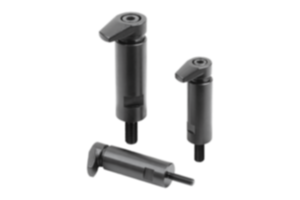

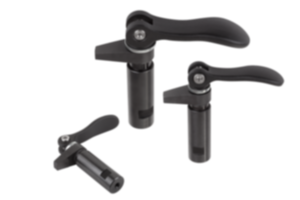

Spannhaken
Spannhaken sind eine Art von Haken, die zum Befestigen von Gegenständen an einer Oberfläche verwendet werden. Sie werden häufig in der Industrie und im Handwerk verwendet.
Spannhaken werden hauptsächlich zum Befestigen von Seilen, Kabeln, Ketten oder anderen Gegenständen an einer Oberfläche verwendet. Sie können auch zum Aufhängen von Lasten oder zur Befestigung von Gegenständen an Wänden oder Decken genutzt werden. Um Spannhaken zu nutzen, müssen sie an der gewünschten Oberfläche befestigt werden. Dies kann durch Schrauben, Nageln oder andere Methoden erfolgen. Anschließend können die Seile, Kabel oder Ketten durch die Öffnung des Spannhakens gezogen und befestigt werden.
Werden mit dem Spannhaken auch Spannhakenaufnahme und Höhenzylinder genutzt, kann die Spannhöhe an die Gegebenheiten angepasst werden.
Schwenkspanner
Schwenkspanner sind mechanische Vorrichtungen, die dazu verwendet werden, ein Objekt in einer bestimmten Position zu halten. Sie werden häufig in Maschinen und Anlagen verwendet, um Teile oder Komponenten an Ort und Stelle zu halten.
Schwenkspanner sorgen für eine starre Verbindung. Können aber auch als mechanische Hebel oder Stützen verwendet werden, um Lasten zu tragen.
Um Schwenkspanner zu nutzen, wird das eine Ende an einer festen Oberfläche befestigt und das andere Ende an dem Objekt, das gehalten werden soll. Dann kann der Schwenkspanner durch Drehen des Hebels oder der Stange in die gewünschte Position gebracht werden. Einige Schwenkspanner haben auch eine Verriegelungsfunktion, mit der sie in der gewünschten Position arretiert werden können.
Zugspanner, Druckspanner
Zug- und Druckspanner gehören zu den mechanischen Spannmitteln. Beide Spanner sind Spannelemente nach Werknorm und werden auch als Spannelement Actima bezeichnet. Durch die vielseitigen Einsatzmöglichkeiten können Zug- und Druckspanner in vielen Branchen angewendet werden.
Zugspanner werden zum Spannen von Vorrichtungen oder Werkstücken verwendet. Ein Zugspanner kann perfekt genutzt werden, wenn bei der Installation seitlich wenig Platz vorhanden ist. In diesem Fall werden die Auflagewinkel des Zugspanners von unten an der entsprechenden Aufnahmeplatte befestigt.
Druckspanner sind mechanische Vorrichtungen, die dazu verwendet werden, eine konstante Kraft auf ein Element auszuüben. Sie werden in vielen Anwendungen eingesetzt, beispielsweise in der Automobilindustrie, um die Kraft zu regulieren, die auf Komponenten wie Bremsbeläge und Federn ausgeübt wird. Sie können auch in Maschinen verwendet werden, um den Druck zu regulieren, der auf bestimmte Teile oder Komponenten ausgeübt wird. Druckspanner werden normalerweise durch Drehen eines Hebels oder Knopfes an der Vorrichtung eingestellt. Der Druck kann dann über eine Skala an der Seite des Spanners oder über ein digitales Display abgelesen werden. Einige Druckspanner sind mit Sensoren und anderen elektronischen Komponenten ausgestattet, um den Druck genauer messen zu können.
Niederzugspanner
Niederzugspanner werden zum Befestigen von Lasten oder Werkstücken verwendet. Der Niederzugspanner verhindert das Zurückrutschen von Lasten während des Spannvorganges. Er fungiert also als Spannsicherung.
Der Niederzugspanner wird in Kombination mit einem Niederzug-Gegenhalter verwendet. Der Gegenhalter verwandelt die Spannkraft in eine Niederzugkraft. Dieser Vorgang sorgt für das wirksame Andrücken des Werkstücks.
Tiefspanner
Tiefspanner werden zur Bearbeitung von Werkstücken eingesetzt. Das Werkstück wird hierbei in den Tiefspanner eingesetzt. Das Werkstück lässt sich fest und sicher spannen, da enorme horizontale Spannkräfte auftreten. Die flache Bauweise des Tiefspanners ermöglicht den Werkzeugen Bewegungsfreiheit.
Die Tiefspanner von KIPP sind aus Vergütungsstahl hergestellt. Die Produkte weisen also eine hohe Festigkeit und große Zähigkeit auf.
Neben den Tiefspannern beinhaltet das Sortiment auch Flachspanner, Gegenhalter und Trägerplatten.
Spannexzenter, Exzenterspanner
Exzenterspanner sind universell einsetzbare Werkzeuge. Sie eignen sich vor allem zum drehmomentfreien Spannen eines Gewindes. Die Spannhebel wandeln lineare Bewegungen in eine Drehbewegung um. Deshalb werden Exzenterspanner in Maschinen verwendet, in denen eine Drehbewegung erzeugt werden muss, eine hohe Spannkraft benötigt wird oder ein sicheres Spannen bei großen Verstellwegen notwendig ist. Spannexzenter wirken selbsthemmend und haben vor dem Erreichen des Spannpunktes ein einzigartiges Spannhebelverhältnis.
Neben Spannexzentern und Exzenterspannern beinhaltet die Produktfamilie folgendes Zubehör:
T-Nutenspanner
T-Nutenspanner erlauben das Spannen von besonders niedrigen Werkstücken. Deshalb gehört er zu der Produktgruppe der Niederzugspanner. Die Niederzugkraft wirkt sich zusätzlich auf das Werkstück aus und drückt es auf den Maschinentisch.
Um den T-Nutenspanner anzuwenden, müssen folgende Schritte ausgeführt werden:
- Schieben Sie den T-Nutenspanner in die T-Nut des Maschinentisches ein. Der T-Nutenspanner sollte dabei bis zum Werkstück eingeschoben sein.
- Ziehen Sie die Befestigungsschrauben des T-Nutenspanners an. Achten Sie hierbei auf das Drehmoment.
- Spannen Sie das Werkstück nun durch anziehen der Spannschrauben

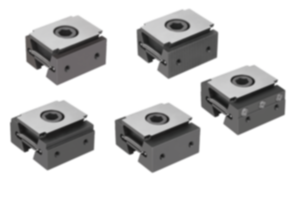

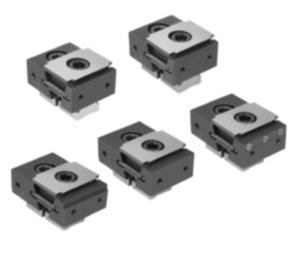

Keilspanner

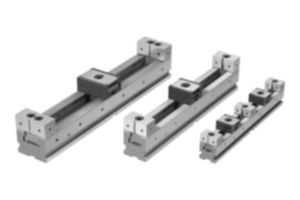

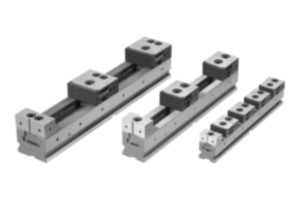

Ein Keilspanner kann zwei Werkstücke gleichzeitig spannen. Man spricht deswegen von einer Mehrfachspannung. Keilspanner eignen sich am besten zum Spannen von runden und eckigen Teilen. Die Bauweise und das Funktionsprinzip des Keilspanners ermöglicht eine platzsparende Mehrfachspannung.
Deshalb werden Keilspanner auch meistens für Mehrfachspannungen verwendet. Die Spannkraft einer Schraube wird dabei über Keile auf das Werkstück übertragen. Die Keilflächen des Keilspanners können hohe Spannkräfte erreichen. Wird das passende Zubehör zum Keilspanner verwendet, kann zusätzlich zur Spannung ebenfalls ein Niederzugeffekt erreicht werden. Das Zubehör, um den Niederzugeffekt zu erreichen können zum Beispiel Zylinderschrauben oder Senkschrauben sein.
Zentrierspanner
Ein Zentrierspanner gehört zu den Maschinenschraubstöcken und wird häufig in der Zerspanungstechnik eingesetzt. Er ermöglicht das Zentrieren und Spannen eines Werkstückes in der Bohrung. Der Zentrierspanner wird während der Zerspanung eingesetzt, um das zu bearbeitende Werkstück sicher zu halten.
Der Zentrierspanner besitzt zwei Spannbacken, die sich gleichmäßig zusammenfahren lassen. Daher auch der Name, das Werkstück wird beim Zentrierspanner im Zentrum des Spanners fixiert.
Der Zentrierspanner lässt sich entweder über ein Nullpunktspannsystem auf dem Maschinentisch der CNC-Maschine befestigen oder direkt.
Neben dem klassischen Zentrierspanner beinhaltet das KIPP-Sortiment auch runde Zentrierspanner und Zentrierspanner mit Kugeln oder Sechskant.
Der runde Zentrierspanner besitzt eine Niederzugwirkung und kann mit Zylinderschraube und Senkrechtschraube bestellt werden.
Zentrierspanner mit Kugeln oder Sechskant stechen mit folgenden Vorteilen hervor:
- Verzugsfreies Spannen
- Präzise Selbstzentrierung
- Geringe Bauhöhe
Spannelemente für Rastersysteme
Zu den Spannelemente für Rastersysteme gehören folgende Produkte:

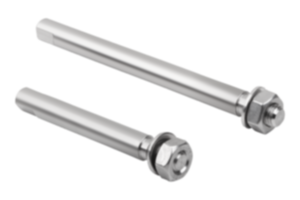

- Spannbolzen aus Stahl
- Spannbolzen aus Stahl oder Edelstahl mit Scheibe, Klemmwinkel oder Adapterplatte
- Drehlager mit Gewindebolzen
- Stahlplatten
- Stahlwinkel
