Schraubstock Spanntechnik
Die Schraubstock Spanntechnik kommt zum Einsatz, wo Werkstücke sicher fixiert und kontrolliert bearbeitet werden. Eingesetzt in Metallbearbeitung und anderen technischen Bereichen ist sie durch eine besonders robuste Bauweise, präzise Führungen und austauschbare Backen, die je nach Beschaffenheit der Werkstücke gewechselt werden können, gekennzeichnet. Das KIPP Sortiment im Bereich der Schraubstock Spanntechnik umfasst verschiedene Maschinenschraubstöcke, die höchsten Industriestandards entsprechen, darunter 5-Achs-Spanner für 5-/6-Seiten-Bearbeitung, NC-Spanner für 3-Achs-Fräsmaschinen sowie auch ein Mehrfach-Spannsystem für die gleichzeitige Spannung mehrerer Werkstücke. Zentrisch-Spanner mit Nullpunkt- und Automationsschnittstelle sowie Stationäre Backenfutter ergänzen das Programm.
Der Maschinenschraubstock von KIPP – ein echter Klassiker
Maschinenschraubstöcke sind Vorrichtungen, die in der Metallverarbeitung, Holzbearbeitung und anderen handwerklichen Anwendungen eingesetzt werden. Ihr Hauptzweck besteht darin, Werkstücke sicher zu fixieren, um präzise und kontrollierte Bearbeitungen durchzuführen. Die Maschinenschraubstöcke sind in verschiedenen Ausführungen und Größen erhältlich, um den Anforderungen unterschiedlicher Anwendungen gerecht zu werden.
Warum ist der Maschinenschraubstock in der Metallverarbeitung und Holzbearbeitung wichtig?
Die verschiedenen Arten eines Maschinenschraubstocks
Übersicht über die verschiedenen Maschinenschraubstöcke
Wichtige Merkmale bei der Auswahl eines Maschinenschraubstocks
Der Maschinenschraubstock und seine Anwendung
Tipps zur Wartung und Pflege des Maschinenschraubstocks
Der richtige Maschinenschraubstock von KIPP
Warum ist der Maschinenschraubstock in der Metallverarbeitung und Holzbearbeitung wichtig?
Der Maschinenschraubstock spielt eine entscheidende Rolle in der Metallverarbeitung und Holzbearbeitung und ist ein unverzichtbares Werkzeug in Werkstätten und Produktionsbetrieben. Hier sind einige Gründe, warum der Maschinenschraubstock in diesen Branchen von großer Bedeutung ist:
- Der Maschinenschraubstock ermöglicht eine präzise Fixierung von Metall- und Holzwerkstücken während des Bearbeitungsvorgangs. Diese präzise Fixierung ist entscheidend für die Erzielung exakter Maße und Oberflächenqualitäten.
- In der Metallverarbeitung und Holzbearbeitung ist die Sicherheit am Arbeitsplatz von höchster Bedeutung. Ein gut eingestellter Maschinenschraubstock sorgt dafür, dass die Werkstücke während des Bearbeitungsvorgangs sicher gehalten werden, was das Risiko von Unfällen und Verletzungen minimiert.
- Metall- und Holzbearbeitung erfordern oft die Entfernung von Material, sei es durch Fräsen, Bohren oder andere Bearbeitungsschritte. Der Maschinenschraubstock bietet eine stabile Basis, um sicherzustellen, dass das Werkstück während dieser Bearbeitungsschritte stabil bleibt und keine unerwünschten Vibrationen oder Bewegungen auftreten.
- Ein gut konzipierter Maschinenschraubstock ermöglicht es, Werkstücke effizient zu spannen und schnell zwischen verschiedenen Bearbeitungsvorgängen zu wechseln. Dadurch steigt die Produktivität, da weniger Zeit für manuelle Justierungen benötigt wird.
- Maschinenschraubstöcke sind in verschiedenen Ausführungen erhältlich, darunter 5-Achs-Spanner, Rundspanner, Keilspanner, 3-Achsen-Schraubstöcke sowie NC-Schraubstöcke. Diese Vielseitigkeit ermöglicht es, eine breite Palette von Werkstücken in verschiedenen Größen und Formen zu bearbeiten.
Der Maschinenschraubstock ist also ein unverzichtbares Werkzeug für präzise, sichere und effiziente Bearbeitungsprozesse in der Metallverarbeitung und Holzbearbeitung. Er trägt maßgeblich dazu bei, hochwertige Endprodukte herzustellen und die Arbeitsabläufe in Werkstätten und Produktionsstätten zu optimieren.
Die verschiedenen Arten eines Maschinenschraubstocks
Die verschiedenen Spannsysteme von KIPP bieten unterschiedliche Eigenschaften, um den spezifischen Anforderungen in der Fertigungsindustrie gerecht zu werden. Von präziser Positionierung bis zur automatisierten Spanntechnik ermöglichen sie die Optimierung von Bearbeitungsprozessen und tragen dazu bei, die Produktivität und Qualität in Ihrer Fertigung zu steigern.
- 3-Achs Spanner: Ein 3-Achsen-Schraubstock ermöglicht die Befestigung von Werkstücken in drei Raumrichtungen: entlang der X-, Y- und Z-Achse. Diese Flexibilität erlaubt eine präzise Ausrichtung für komplexe Bearbeitungen, da das Werkstück in verschiedenen Winkeln positioniert werden kann. 3-Achs Spanner sind besonders nützlich in der CNC-Bearbeitung, um komplexe Formen und Konturen mit hoher Präzision zu realisieren.

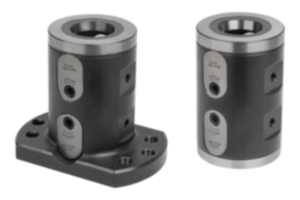

- 5-Achs Spanner: Ein 5-Achs Spanner geht einen Schritt weiter und ermöglicht die Fixierung von Werkstücken in fünf Raumrichtungen. Neben der X-, Y- und Z-Achse ermöglicht er auch Drehungen um die A- und B-Achse. Diese Freiheit in der Positionierung ist besonders wichtig für die Bearbeitung komplexer Geometrien und für den Einsatz in 5-Achs CNC-Maschinen

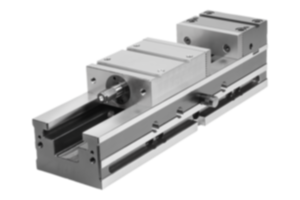

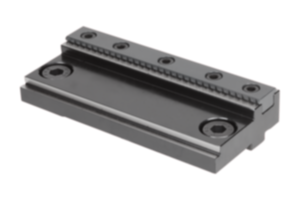

- NC-Spanner: Ein NC-Spanner (numerisch gesteuerter Spanner) revolutioniert die Spanntechnik durch Automatisierung. Im Gegensatz zu herkömmlichen Spannvorrichtungen ermöglicht ein NC-Spanner eine automatisierte, präzise und wiederholbare Spannung von Werkstücken. Durch die Integration in CNC-Maschinen können NC-Spanner den Spannvorgang optimieren, was zu höherer Effizienz und Wiederholgenauigkeit führt. Einige Modelle bieten zudem die Möglichkeit, mehrere Werkstücke in einem Arbeitsgang zu spannen.
- Zentrischspanner: Der Zentrischspanner zeichnet sich durch seine zentrale Spannposition aus, was zu einer gleichmäßigen Kraftverteilung auf das Werkstück führt. Dies trägt zu einer stabilen Fixierung bei und ist besonders in Anwendungen wichtig, bei denen eine gleichmäßige Materialentfernung erforderlich ist. Der Zentrischspanner eignet sich gut für Dreh- und Fräsarbeiten.
- Mehrfachspannsysteme: Mehrfachspannsysteme ermöglichen die gleichzeitige Fixierung mehrerer Werkstücke auf einer Maschinenplattform. Dies steigert die Effizienz erheblich, da mehrere Bearbeitungsschritte parallel durchgeführt werden können. Solche Systeme sind ideal für die Massenproduktion oder für Fertigungsumgebungen, in denen eine hohe Produktionsrate gefordert ist.
Übersicht über die verschiedenen Maschinenschraubstöcke
Die Kategorie Schraubstock Spanntechnik besteht aus sechs verschiedenen Produktfamilien. Einige wurden oben bereits genannt.
Die Produktfamilie „5-Achs-Spanner KIPPflexX 5-Achs-Spanner-kompakt“ beinhaltet neben 5-Achs-Spannern und einem Drehmomentschlüssel auch Zubehör wie:
- Ein Spannpratzenset
- Verschiedene Arten an Spannbacken
- Ein Anschlagset
- Auflageleisten
- Ein Rundspannset
- Grundplatten
- Verlängerungswellen sowie Adapterwellen
Auch auf die Produktfamilie „Stationäre Backenfutter“ sollte genauer eingegangen werden. Sie beinhaltet neben Stahl Spannbacken ein stationäres 3-Backenfutter und ein stationäres 4-Backenfutter.
Das stationäre Dreibackenfutter ist eine spezielle Art von Spannvorrichtung, die in der Metallverarbeitung und Drehbearbeitung verwendet wird. Dieses Futter verfügt über drei verstellbare Backen, die radial angeordnet sind und sich gleichzeitig bewegen, um Werkstücke sicher zu fixieren. Hier lassen sich runde, drei- oder sogar sechskantige Werkstücke einspannen.
Das stationäre Vierbackenfutter wird ebenfalls in der Metallverarbeitung eingesetzt. Im Gegensatz zu einem Planscheibenfutter, bei dem die Backen austauschbar sind, ist ein stationäres 4-Backenfutter fest auf der Spindel einer Drehmaschine montiert. Es verfügt über vier individuell verstellbare Backen, die einzeln bewegt werden können. Daher lassen sich Werkstücke mit vier, acht oder sogar zwölf Kanten einspannen.
Wichtige Merkmale bei der Auswahl eines Maschinenschraubstocks
Die Auswahl eines geeigneten Maschinenschraubstocks ist ein entscheidender Schritt, um effiziente und präzise Bearbeitungsprozesse in der Metallverarbeitung oder Holzbearbeitung sicherzustellen. Bei der Entscheidung für einen Schraubstock sollten mehrere wichtige Merkmale berücksichtigt werden.
Ein hochwertiger Maschinenschraubstock zeichnet sich durch seine Fähigkeit aus, Werkstücke präzise zu fixieren. Die Genauigkeit des Schraubstocks ist entscheidend für die Qualität der bearbeiteten Teile und die Einhaltung vorgegebener Toleranzen.
Außerdem ist die Wahl des Materials entscheidend, denn dieses beeinflusst die Haltbarkeit. Hochwertige, robuste Materialien sorgen dafür, dass der Schraubstock den Belastungen im täglichen Einsatz standhält und eine lange Lebensdauer gewährleistet. Oft vergessen, aber genauso wichtig ist die Beschaffenheit der Backen. Die Backen sorgen für eine sichere Fixierung der Werkstücke. Rutschfeste Backen mit einer guten Oberflächenbeschaffenheit gewährleisten einen sicheren Halt, während spezielle Backenkonstruktionen eine optimale Anpassung an verschiedene Werkstückformen ermöglichen.
Auch die Spannkraft sollte beachtet werden. Diese sollte ausreichend sein, um die erforderliche Haltekraft für unterschiedliche Werkstücke zu bieten. Ein Schnellspannsystem ermöglicht eine zeitsparende und effiziente Bedienung, indem es den Spannvorgang beschleunigt.
Der Maschinenschraubstock und seine Anwendung
Maschinenschraubstöcke finden in verschiedenen Branchen eine breite Anwendung und spielen bei der Bearbeitung von Werkstücken eine entscheidende Rolle. Typische Anwendungen in verschiedenen Industriezweigen sind:
Metallverarbeitung:
- Ein Maschinenschraubstock fixiert Metallwerkstücke während des Fräsprozesses, wodurch präzise Konturen und Formen erstellt werden können.
- In der Drehbearbeitung ermöglicht der Schraubstock die sichere Fixierung von Werkstücken auf einer Drehmaschine, um Zerspanungsvorgänge durchzuführen.
- Beim Bohren von Löchern in Metallteilen bietet der Schraubstock Stabilität und Präzision, um exakte Bohrungen zu gewährleisten.
Holzbearbeitung:
- Beim Sägen von Holz ermöglicht der Schraubstock eine sichere Fixierung des Werkstücks, was präzise Schnitte und Formen ermöglicht.
- Für Hobel- und Fräsarbeiten an Holzwerkstücken ist ein Schraubstock unerlässlich, um eine stabile Plattform für die Bearbeitung zu bieten.
- Der Schraubstock hält Holzwerkstücke sicher fest, während Schleif- oder Schmirgelarbeiten durchgeführt werden, um glatte Oberflächen zu erzielen.
Maschinenbau:
- Bei der Montage von Baugruppen und Komponenten hilft der Schraubstock, die Teile während des Zusammenbauvorgangs festzuhalten.
- Bei Reparaturen von Maschinen oder Geräten bietet der Schraubstock eine sichere Halterung, um defekte Teile zu entfernen oder zu reparieren.
Elektronikindustrie:
- In der Elektronikmontage wird der Schraubstock verwendet, um Platinen und elektronische Bauteile während des Löt- oder Montageprozesses zu stabilisieren.
- Beim Bearbeiten von Gehäusen oder Chassis von elektronischen Geräten sorgt der Schraubstock für eine sichere Fixierung während des Bearbeitungsvorgangs.
Diese Beispiele verdeutlichen die vielseitigen Anwendungen von Maschinenschraubstöcken in verschiedenen Branchen. Sie finden allerdings auch in anderen Bereichen, wie dem Bauwesen Anwendung.
Tipps zur Wartung und Pflege des Maschinenschraubstocks
Die Lebensdauer eines Maschinenschraubstocks lässt sich durch regelmäßige Wartung und sorgfältige Handhabung erheblich verlängern.
Halten Sie den Schraubstock regelmäßig sauber, indem Sie Schmutz, Späne und andere Ablagerungen entfernen. Eine saubere Arbeitsumgebung reduziert den Verschleiß und erleichtert die Bewegung der beweglichen Teile.
Regelmäßige Schmierung aller beweglichen Teile, insbesondere der Gewindespindel und der Führungsschienen, ist entscheidend. Verwenden Sie dabei hochwertiges Schmiermittel, um Reibung und Verschleiß zu minimieren.
Schützen Sie den Schraubstock vor Korrosion, besonders wenn er in feuchter Umgebung verwendet wird. Eine regelmäßige Anwendung von Rostschutzmitteln oder Ölen hilft dabei, die Lebensdauer des Schraubstocks zu verlängern.
Verwenden Sie die richtige Spannkraft entsprechend den Anforderungen des Bearbeitungsvorgangs. Übermäßige Spannkraft kann zu vorzeitigem Verschleiß der Backen und anderer Teile führen.
Vermeiden Sie das Überlasten des Schraubstocks, indem Sie Werkstücke innerhalb der vom Hersteller empfohlenen Kapazitäten bearbeiten. Übermäßige Belastung kann zu Verformungen oder Beschädigungen führen.
Schützen Sie die Backen vor Beschädigungen durch harte oder scharfe Werkstücke. Bei Bedarf können weiche Backenschutzmaterialien verwendet werden, um die Backen zu schonen.
Überprüfen Sie regelmäßig die Ausrichtung des Schraubstocks. Eine falsche Ausrichtung kann zu ungleichmäßigem Verschleiß und Beeinträchtigungen der Präzision führen.
Und vor allem! Beachten Sie die vom Hersteller bereitgestellten Wartungs- und Pflegehinweise. Diese Vorgaben sind auf die spezifischen Anforderungen und Materialien des Schraubstocks zugeschnitten.
Der richtige Maschinenschraubstock von KIPP
Bei der Auswahl eines Maschinenschraubstocks ist die Marke entscheidend!
KIPP steht für Qualität, Präzision und Zuverlässigkeit.
Unsere Expertise ermöglicht es uns, Produkte zu entwickeln, die den höchsten Ansprüchen gerecht werden. Unsere Maschinenschraubstöcke durchlaufen strenge Qualitätskontrollen, um sicherzustellen, dass sie den höchsten Industriestandards entsprechen. Präzision und Langlebigkeit sind dabei unsere obersten Ziele.
Wir sind stolz darauf, nicht nur hochwertige Produkte anzubieten, sondern auch einen erstklassigen Kundenservice. Wenn Sie Fragen haben oder Unterstützung bei der Auswahl des perfekten Maschinenschraubstocks benötigen, stehen Ihnen unsere Experten jederzeit zur Verfügung. Entscheiden Sie sich für Qualität, Präzision und Innovation.
