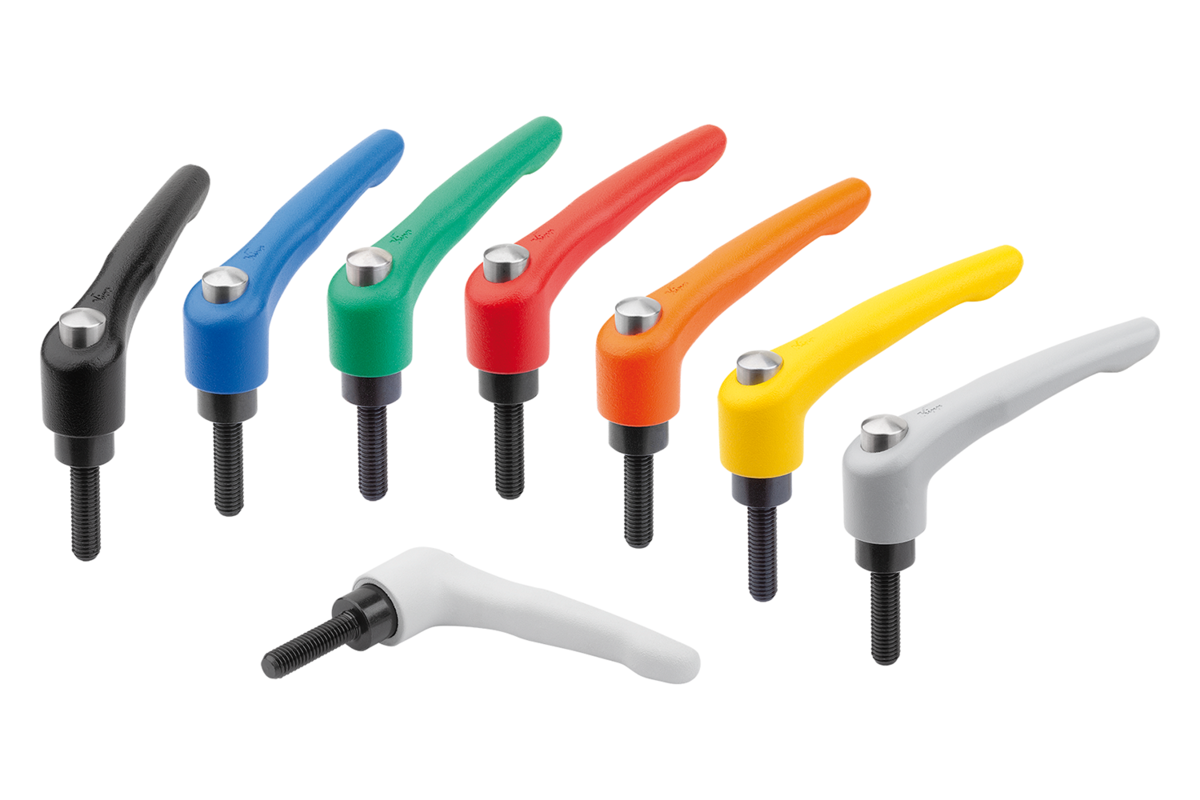

- La maniglia a leva è sinonimo di affidabilità, stabilità e versatilità
- Facilita il bloccaggio e il serraggio di singoli componenti e di parti macchina complete
- Campi di utilizzo: costruzione di macchine, costruzione di impianti, tecnologia riabilitativa e medicale, industria del mobile
- Tappo di protezione contro polvere e sporco
- Diverse dimensioni di filettatura e lunghezze di impugnatura
Descrizione
Materiale
Impugnatura in zinco pressofuso a norma DIN EN 12844.
Parti metalliche in acciaio classe di resistenza 5.8.
Tappi di protezione in acciaio inox 1.4305.
Versione
Impugnatura con rivestimento in plastica.
Parti metalliche in acciaio brunito.
Tappi di protezione in acciaio inox, non trattato.
Parti metalliche in acciaio brunito.
Tappi di protezione in acciaio inox, non trattato.
Nota
Per L ≥ 60 mm la lunghezza della filettatura è di 60 mm.
Su richiesta
Altre filettature esterne, lunghezze delle viti, colori e modelli speciali.
Su richiesta, la grandezza ”H1” è disponibile in altre lunghezze con sovrapprezzo.
Su richiesta, la grandezza ”H1” è disponibile in altre lunghezze con sovrapprezzo.
Nota disegno
1) Punta DIN EN ISO 4753
