- Piedi articolati a elevata sollecitazione
- Campi di utilizzo: costruzione di macchine, costruzione di apparecchiature, logistica e montaggio
- Ogni piatto può essere combinato con ciascun mandrino filettato o testina rotante
- La piastra antiscivolo assorbe le vibrazioni e impedisce lo scivolamento del piede articolato
Descrizione
Materiale
Base, stelo filettato in acciaio.
Piastra antiscivolo (NBR) 70 Shore.
Piastra antiscivolo (NBR) 70 Shore.
Versione

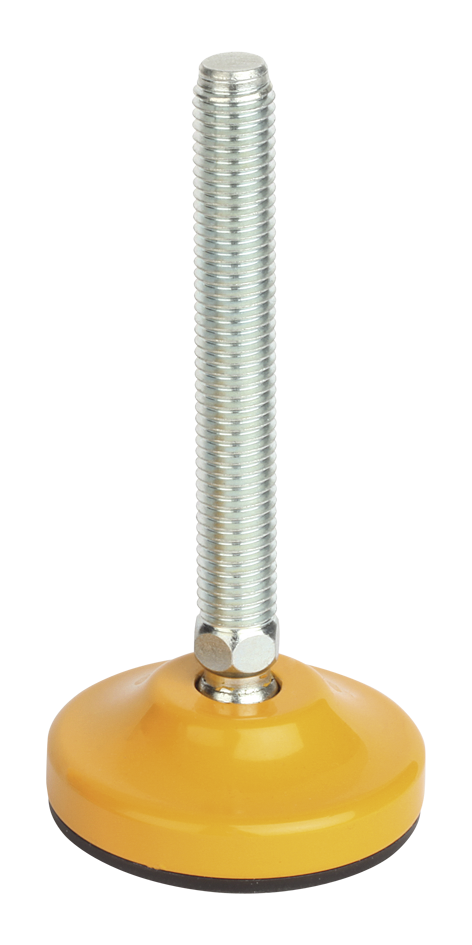

Base verniciata di giallo. Stelo filettato zincato.
Piastra antiscivolo colore nero.
Piastra antiscivolo colore nero.
Nota
Piedini articolati sottoponibili a forte carico in acciaio con piede verniciato colore giallo, facoltativamente con piastra antiscivolo. La piastra antiscivolo assorbe le vibrazioni e impedisce lo scivolamento del piedino articolato.
I valori di carico riportati nella tabella si riferiscono a una serie di esperimenti durante i quali un carico statico è stato applicato verticalmente rispetto alla piastra di appoggio al centro dello stelo. Le forze che agiscono radialmente, come nel caso di vibrazioni o altre scosse,
influenzano la capacità di carico e non sono prese in considerazione nei valori indicati.
Dado idoneo consegnato in dotazione.
I valori di carico riportati nella tabella si riferiscono a una serie di esperimenti durante i quali un carico statico è stato applicato verticalmente rispetto alla piastra di appoggio al centro dello stelo. Le forze che agiscono radialmente, come nel caso di vibrazioni o altre scosse,
influenzano la capacità di carico e non sono prese in considerazione nei valori indicati.
Dado idoneo consegnato in dotazione.
