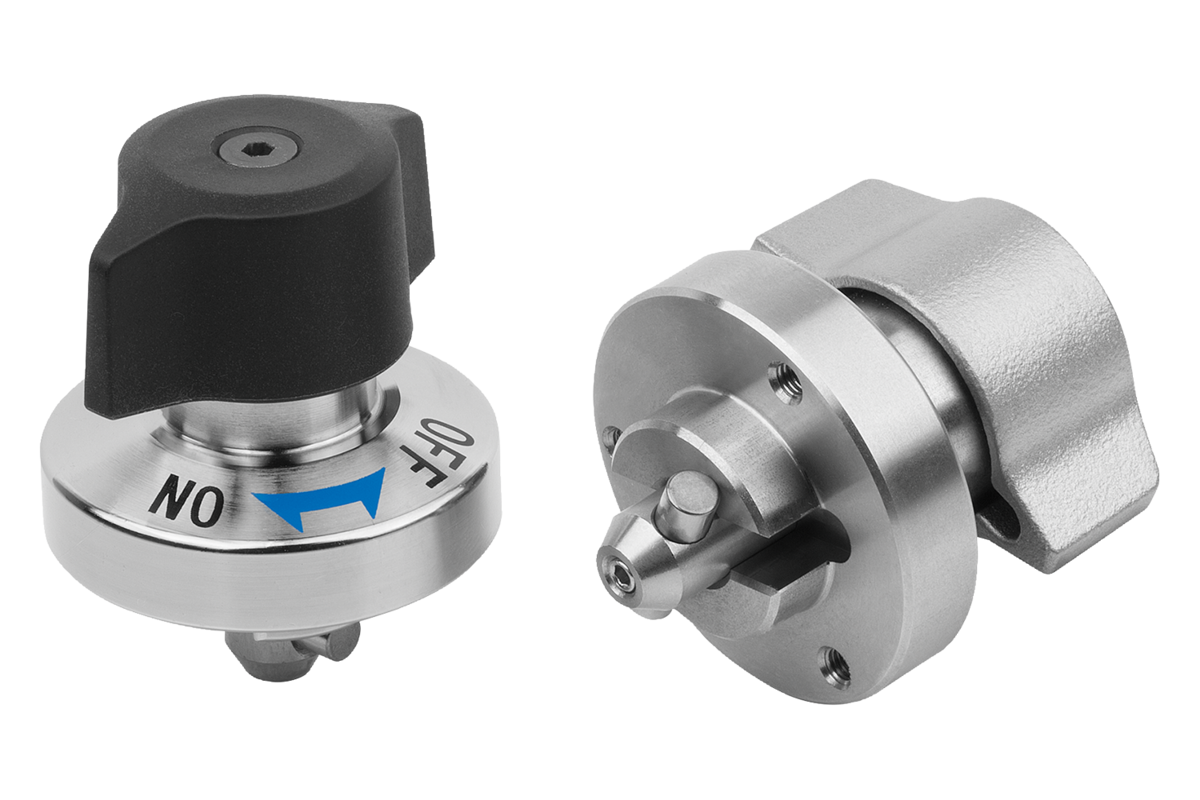

Le chiusure 1/4 di giro servono la sostituzione e la chiusura rapida e semplice di apparecchi o sportelli.
Il serraggio senza attrezzi abbrevia i tempi di allestimento.

Alloggiamento in acciaio inox.
Perno in acciaio o acciaio inox.
Spina in acciaio inox.

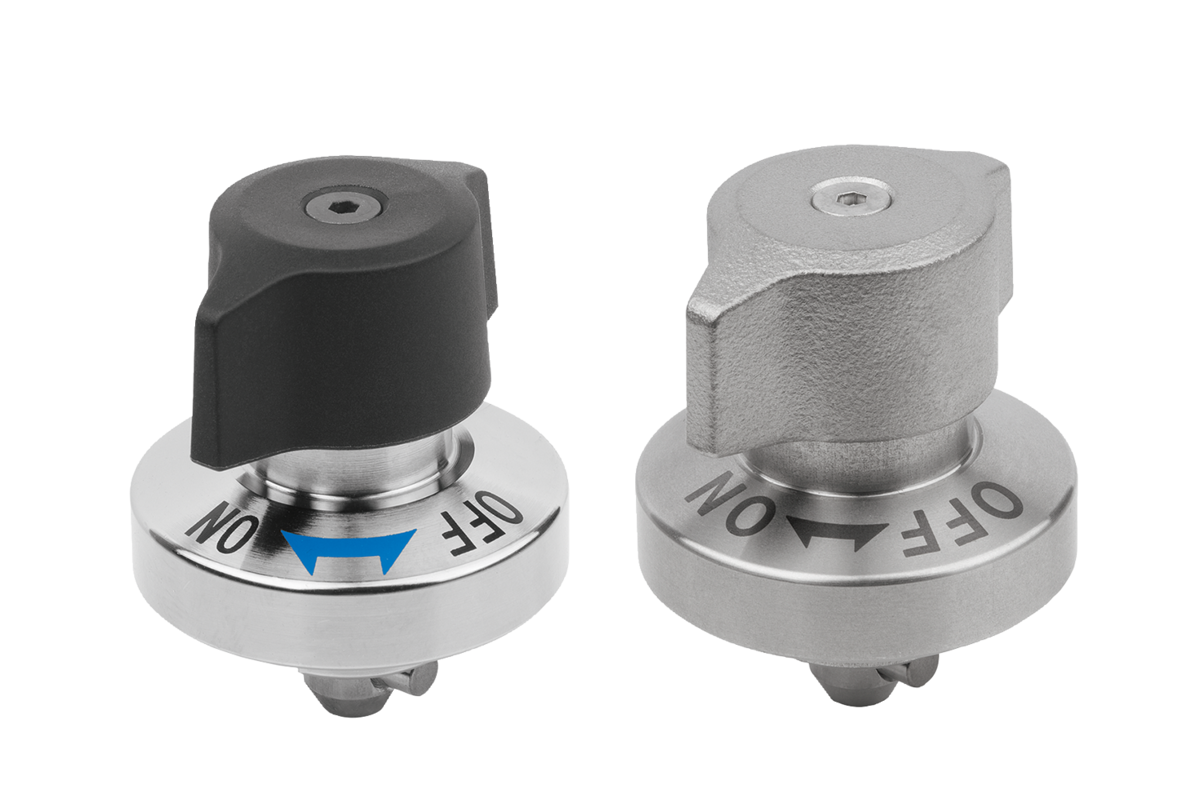

Manopola in acciaio inox o resina termoplastica PA (poliammide).

Alloggiamento non trattato.
Perno nichelato o non trattato.
Perno non trattato.
Pulsante PA rinforzato con fibra di vetro.
Manopola acciaio inox non trattato.

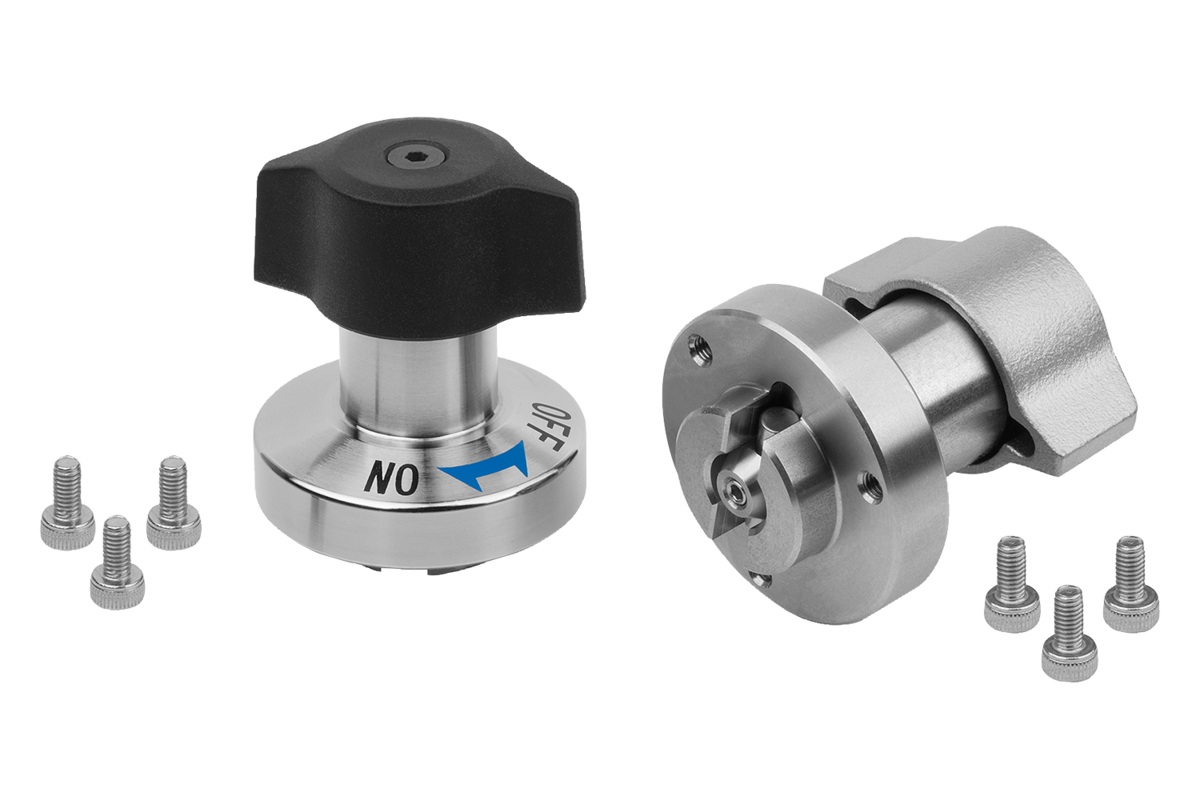

Le viti di fissaggio M2 o M3 in acciaio inox sono fornite in dotazione.
Opzione di montaggio 1 per spessore piastra di 6 mm.
Opzione di montaggio 2 per spessore piastra da > 6 a 14 mm.

Se la forza di tenuta viene superata, si genera uno spazio superiore a 0,1 mm tra le piastre.

Assicurarsi che la manopola sia in posizione ”OFF” e che l'albero sia retratto.
Far scorrere o posizionare la serratura a un quarto di giro sulla piastra di serraggio premontata.
Premere la manopola verso il basso e ruotare in posizione ”ON”.
Quando il bloccaggio è completo è udibile il rumore di uno scatto.

1) Possibilità di montaggio 1
2) Possibilità di montaggio 2
3) Piastra

Piastre di bloccaggio K1062
