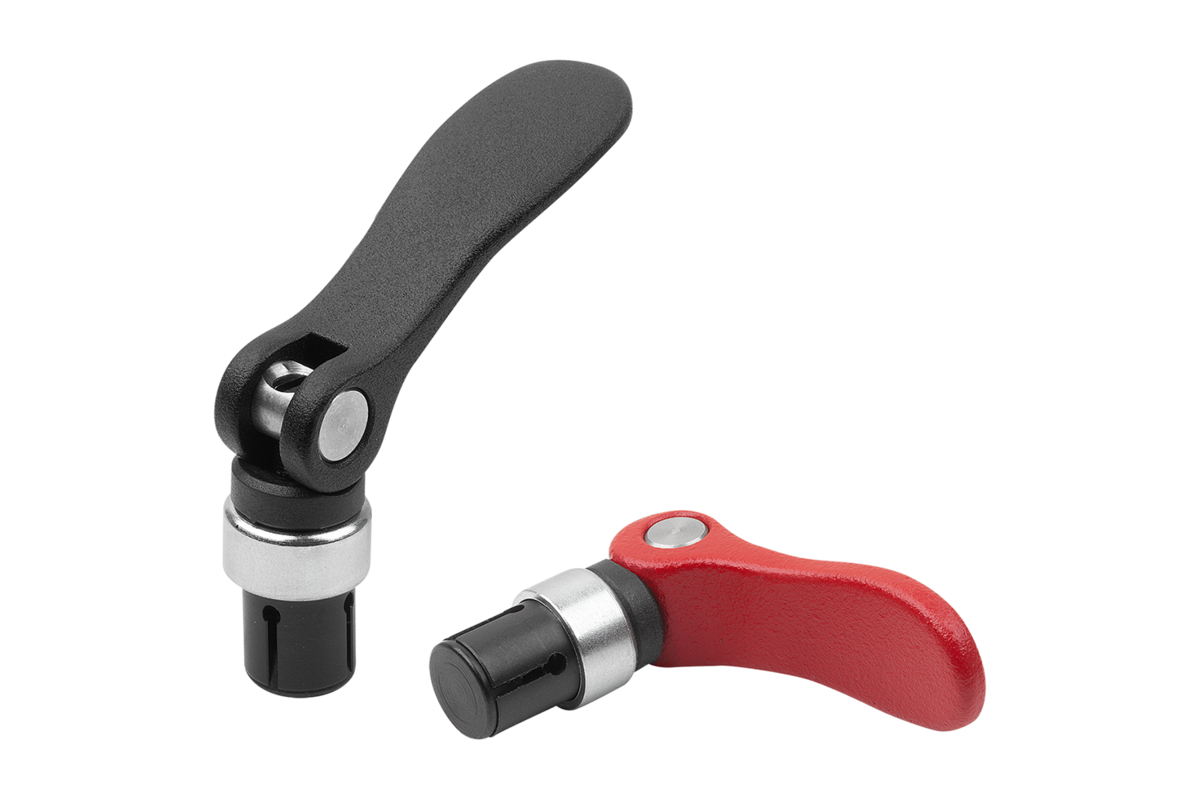

Il sistema di bloccaggio brevettato permette di posizionare due componenti mediante accoppiamento geometrico, senza bisogno di utensili, e poi di fissarli mediante accoppiamento di forza. Il campo di serraggio o la forza di serraggio è regolabile.

Impugnatura in getto di alluminio EN AC-46200.
Rondella di pressione in plastica PA 66 GF 35-X rinforzata con fibra di vetro.
Perno acciaio inox.
Tirante, rondella, mandrino di serraggio, molla a tazza in acciaio.

Maniglia a leva verniciata a polvere colore nero struttura fine o rosso RAL 3003 struttura fine.
Rondella di pressione colore nero.
Rondella passivata blu.
Tirante e mandrino di serraggio bruniti.

La forza di serraggio è regolabile individualmente sul tirante tramite cacciavite. Come preimpostazione si raccomanda che la leva eccentrica sia in posizione verticale quando il mandrino è a contatto con il foro.
Il funzionamento del sistema di serraggio è stato testato in fori con tolleranza H7. Tutti i valori per la forza di tenuta sono valori indicativi e vengono forniti senza fattore di sicurezza.
L'idoneità per la rispettiva applicazione deve essere verificata dall'utente.

La giunzione di due componenti è possibile senza bisogno di utensili. I componenti sono centrati in modo ottimale in stato di bloccaggio. Data la struttura compatta, il mandrino di serraggio con leva eccentrica è utilizzabile anche in fori ciechi. I fori non hanno requisiti specifici di misura. Anche la superficie e la forma non devono avere requisiti specifici.

Il sistema di bloccaggio viene inserito nel foro allo stato aperto. All'inizio della procedura di chiusura il mandrino di serraggio si espande e si blocca nel componente inferiore. Grazie al pacchetto di molle a tazza integrato si crea un effetto discendente che, alla fine del processo di chiusura, unisce i due componenti.

1) azionato
2) non azionato
