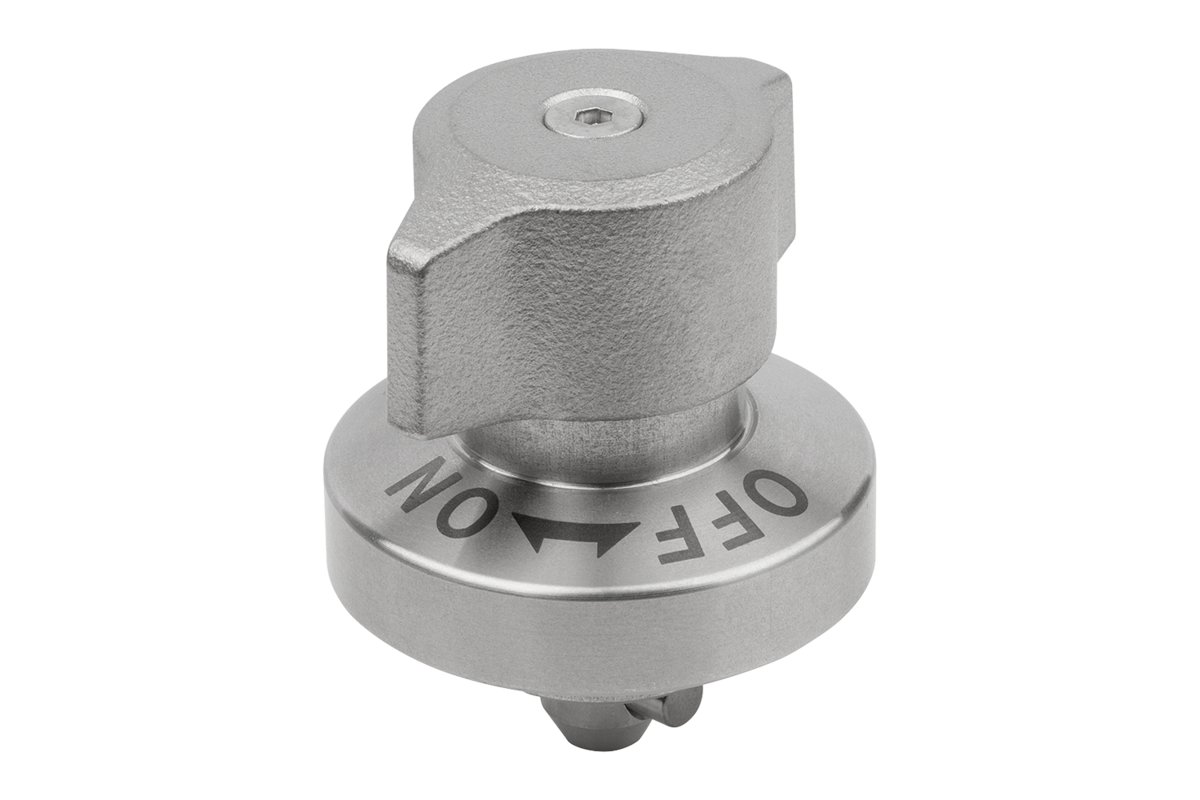

Le chiusure 1/4 di giro servono la sostituzione e la chiusura rapida e semplice di apparecchi o sportelli.
Il serraggio senza attrezzi abbrevia i tempi di allestimento.

Alloggiamento in acciaio inox.
Perno in acciaio inox.
Perno in acciaio inox.
Manopola in acciaio inox.

Alloggiamento non trattato.
Perno non trattato.
Perno non trattato.
Manopola acciaio inox non trattato.

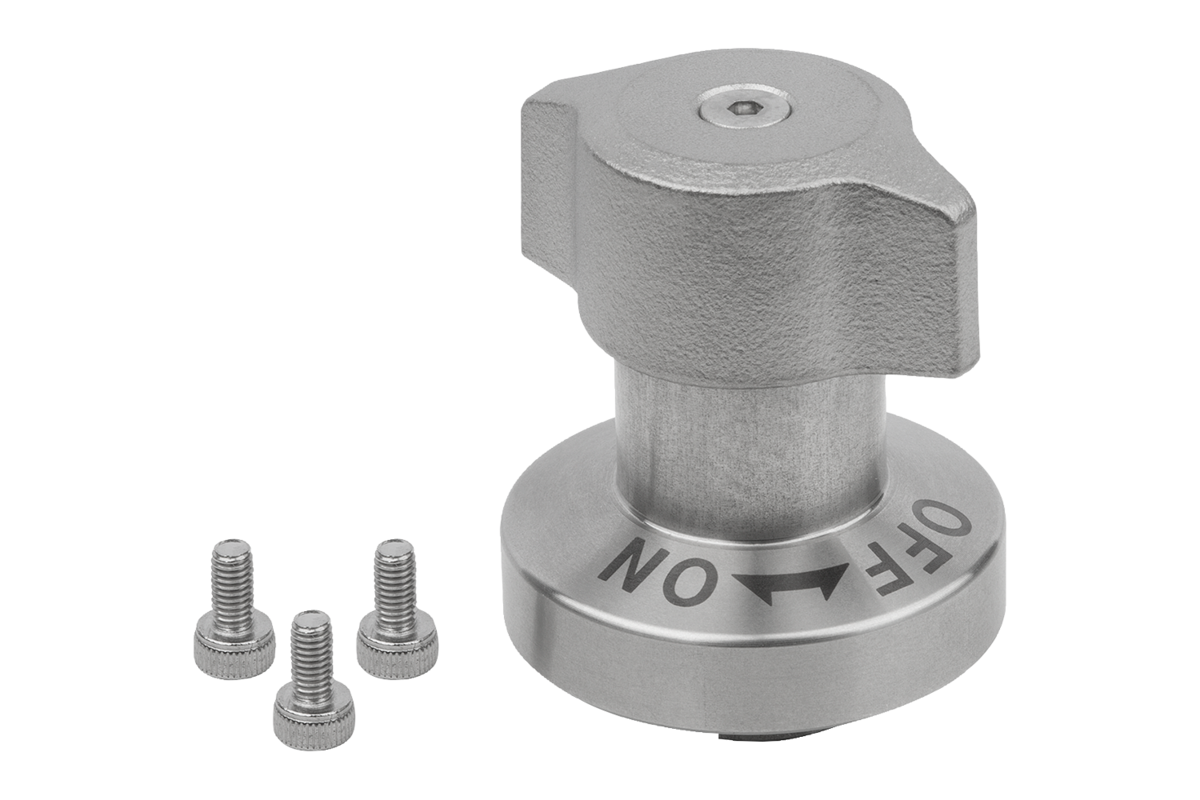

Le viti di fissaggio M2 o M3 in acciaio inox sono fornite in dotazione.
Opzione di montaggio 1 per spessore piastra di 6 mm.
Opzione di montaggio 2 per spessore piastra da > 6 a 14 mm.

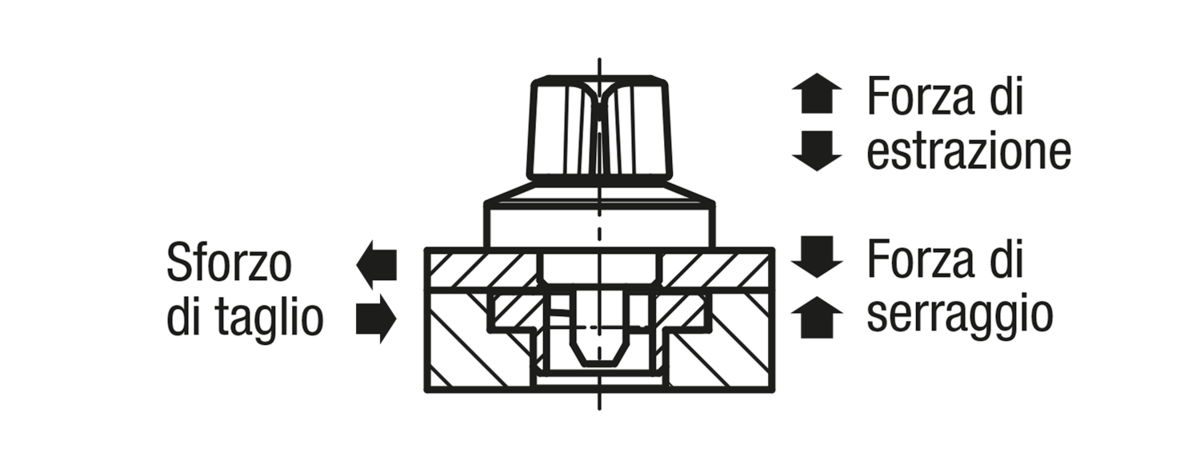

Se la forza di tenuta viene superata, si genera uno spazio superiore a 0,1 mm tra le piastre.

Assicurarsi che la manopola sia in posizione ”OFF” e che l'albero sia retratto.
Far scorrere o posizionare la serratura a un quarto di giro sulla piastra di serraggio premontata.
Premere la manopola verso il basso e ruotare in posizione ”ON”.
Quando il bloccaggio è completo è udibile il rumore di uno scatto.

1) Possibilità di montaggio 1
2) Possibilità di montaggio 2
3) Piastra

Piastre di bloccaggio K1062
